Genel Bakış
Sürücü Kontrol Paneli (SKP), üzerindeki buton ve anahtarlar vasıtasıyla platform veya görev sistemleri üzerindeki alt sistemlerin kontrolünü ve sürücünün yönetiminde olan tüm sistemlerin bütünleşik bir şekilde sürücü tarafından yönetilmesini sağlar.
Çeşitli haberleşme arayüzleri vasıtasıyla Sürücü Gösterge panelleri ile entegre halinde çalışabilir bir yapıdadır.
Uygulama Alanları
İnsanlı / İnsansız Aviyonik ve Askeri platformlar için
- Yer İstasyonu
- Platform Yönetim Panoları
- Yangın Kontrol Sistemleri
- Komuta ve Kontrol Sistemleri
- Araç Elektroniği
Faydaları
- Üzerindeki buton ve anahtarlar ile bağlı bulunduğu alt sistemlerinin kullanıcı tarafından kolayca kontrolü.
- Farklı haberleşme arayüzleri ile platformlar için esneklik.
- Kolay bir şekilde yazılım güncelleme.
Temel Özellikler

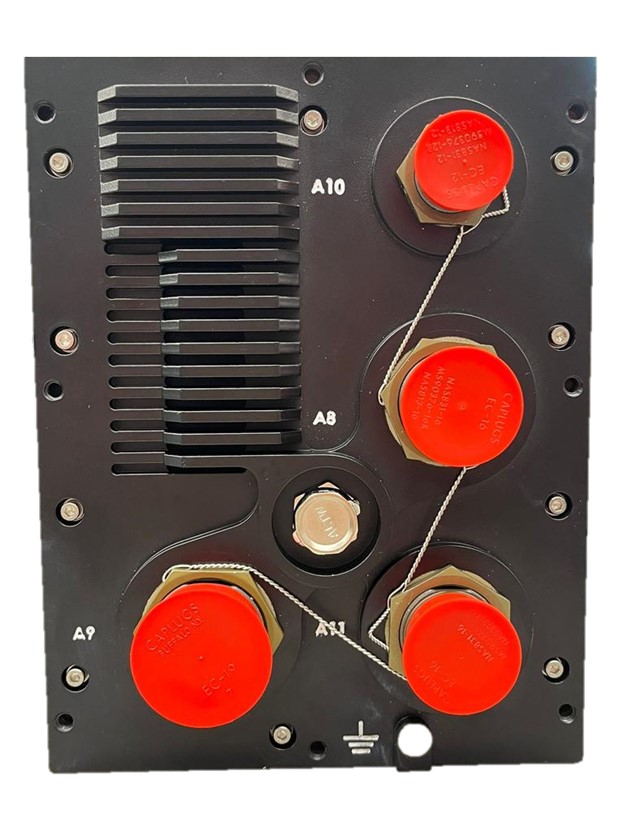

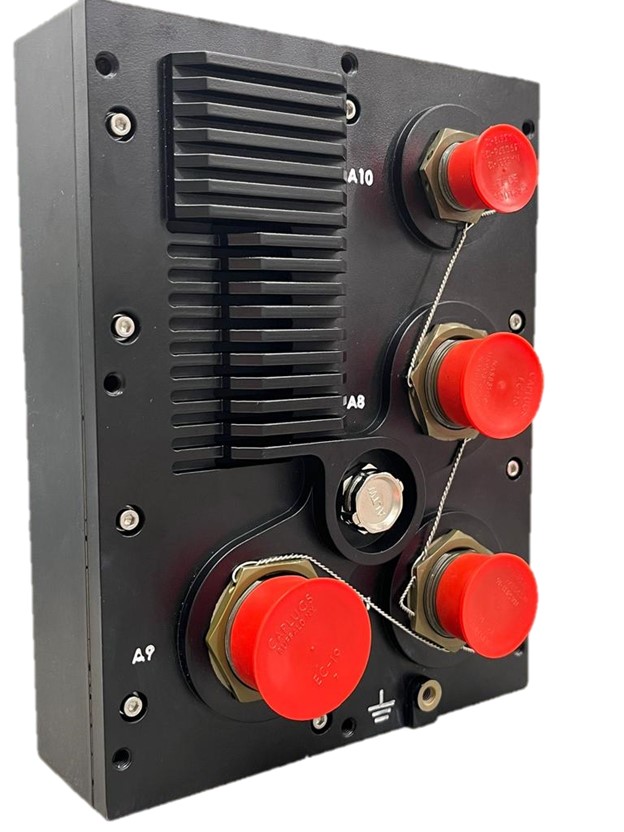

- Askeri konnektörlere sahip kompakt, sağlamlaştırılmış ve IP-67 sınıfı muhafaza.
- Kompakt, dayanıklı, fansız tasarım.
- İzole güç girişi.
- İzole RS232/RS422/RS485 ve CAN arayüzleri.
- Entegre buzzer ile uyarı.
- Bağımsız çift renkli LED arka aydınlatmalı ön panel fonksiyonel tuş takımı.
| Haberleşme Arayüzleri
|
|||
| CAN 2.0B | 3 Kanal | ||
| USB 2.0 | Diyagnostik için USB to UART Bridge | ||
| RS232/ RS422 | 3 Kanal | ||
| JTAG | Yazılım yükleme arayüzü (Programlayıcı vasıtasıyla) | ||

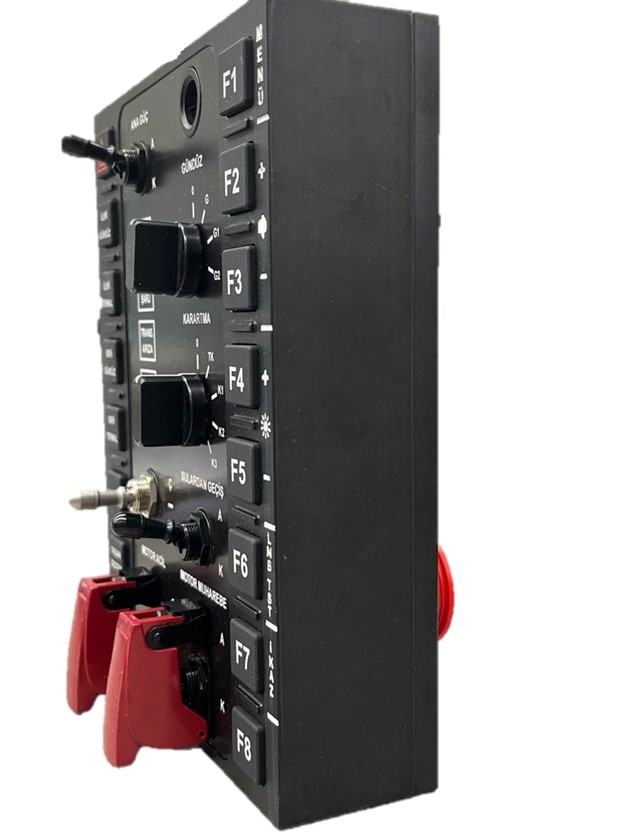

| Ön Panel
|
|||
| Buton | 16 adet | ||
| Anahtar | 5 adet (İsteğe bağlı kapaklı anahtar) | ||
| Rotary Anahtar | 1 adet 4 konumlu, 1 adet 5 konumlu | ||
| Dijital Girişler | 5 adet (LED ile ekranda uyarı) | ||
| Buzzer | Yazılım Kontrollü sesli uyarı | ||
| Güç Girişi Özellikleri
|
|||
| Giriş Gerilim Aralığı | 9 – 36 V DC | ||
| Güç tüketimi (Watt) | < 20 Watt | ||
| Güç Giriş Uyumluluğu | MIL-STD-1275 B/D/E, MIL-STD-704 E/F (Opsiyonel) | ||
| EMI / EMC Özellikleri
|
|||
| EMI / EMC Uyumluluğu | MIL-STD-461F (CE101, CE102, CS114, CS115, CS116, RE102, RS103) | ||
| Çevresel Durum Özellikleri
|
|||
| Çalışma Sıcaklık Aralığı | -32°C / +70°C | ||
| Depolama Sıcaklık Aralığı | -40°C /+70°C | ||
| Çevresel Koşullar | MIL-STD-810G | Sızdırmazlık Derecesi | IP |
| Fiziksel Nitelikler
|
|||
| Boyut (mm) | 200 x 155 x 98 | Ağırlık (kg) | kg |
