Genel Bakış
Güç Grubu Arayüz Birimi (GGAB), arayüzleri sayesinde motor ve transmisyon gibi güç grubu elemanlarını kontrol eder. Geleneksel Güç grubu arayüz birimlerinde kullanılan röle ve devre kesici gibi komponentler yerine solid state tabanlı komponentler kullanılmıştır. Devre kesicili solid state yapılar sayesinde kontrol ettiği sistemlere güvenli bir şekilde yüksek çıkış akımı sağlar.
Sürücü yönetiminde olan kontrol mekanizmalarının güç grubuna iletilmesini sağlar. CAN arayüzü vasıtasıyla Sürücü Gösterge panelleri ve güç grubu birimleri ile entegre halde çalışabilir bir yapıdadır.
Uygulama Alanları
İnsanlı / İnsansız Aviyonik ve Askeri platformlar için
- Araç Elektroniği
Faydaları
- Farklı haberleşme arayüzleri ile platformlar için esneklik.
- Arayüzleri sayesinde kolay bir şekilde yazılım güncellemesi ve konfigürasyon değişimi.
- Kontrol edilen yüklerin durumunun ve çektiği akımlarının haberleşme arayüzünden okunabilir olması.
TEMEL ÖZELLİKLER

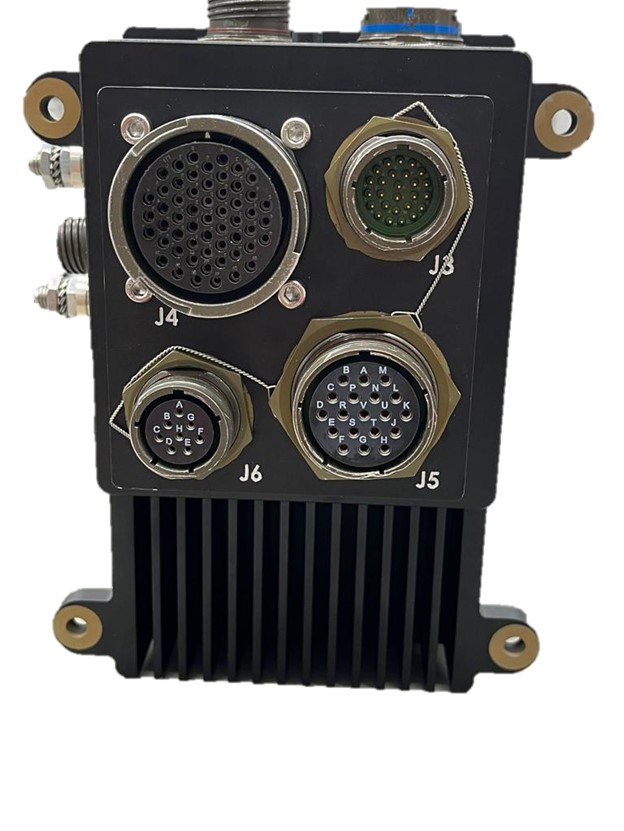

- Askeri konnektörlere sahip kompakt, sağlamlaştırılmış ve IP-67 sınıfı muhafaza.
- Kompakt, dayanıklı, fansız tasarım.
- İzole CAN arayüzleri.
- 400A akım anahtarlayabilme kapasitesi.
- Dijital çalışma saati sayacı.
Haberleşme Arayüzleri
CAN 2.0B 2 Kanal USB 2.0 Diyagnostik için USB to UART Bridge JTAG Yazılım yükleme arayüzü (Programlayıcı vasıtasıyla) Güç Girişi Özellikleri
Giriş Gerilim Aralığı 9 – 36 V DC Güç tüketimi (Watt) < 20 Watt Güç Giriş Uyumluluğu MIL-STD-1275 B/D/E MIL-STD-704 E/F (Optional) EMI / EMC Özellikleri
EMI / EMC Uyumluluğu MIL-STD-461F (CE101, CE102, CS114, CS115, CS116, RE102, RS103) Çevresel Durum Özellikleri
Çalışma Sıcaklık Aralığı -32°C / +70°C Depolama Sıcaklık Aralığı -40°C /+70°C Çevresel Koşullar MIL-STD-810G Sızdırmazlık Derecesi IP67 Fiziksel Nitelikler
Boyut (mm) 246 x 212 x 181 Ağırlık (kg) kg
