AGP

Akıllı Gösterge Paneli

Genel Bakış

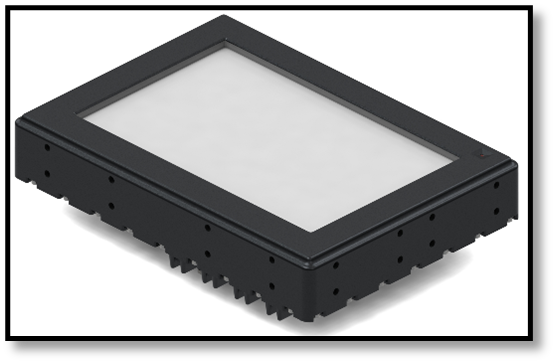

Akıllı Gösterge Paneli (AGP), platform veya görev sistemleri üzerindeki alt sistemleri kontrol etmek ve izlemek için tasarlanmıştır.

AGP, çeşitli tipte yapılandırılabilir analog ve dijital video ve veri arayüzleri ile platformların toplam karmaşıklığını azaltmaya yardımcı olur.

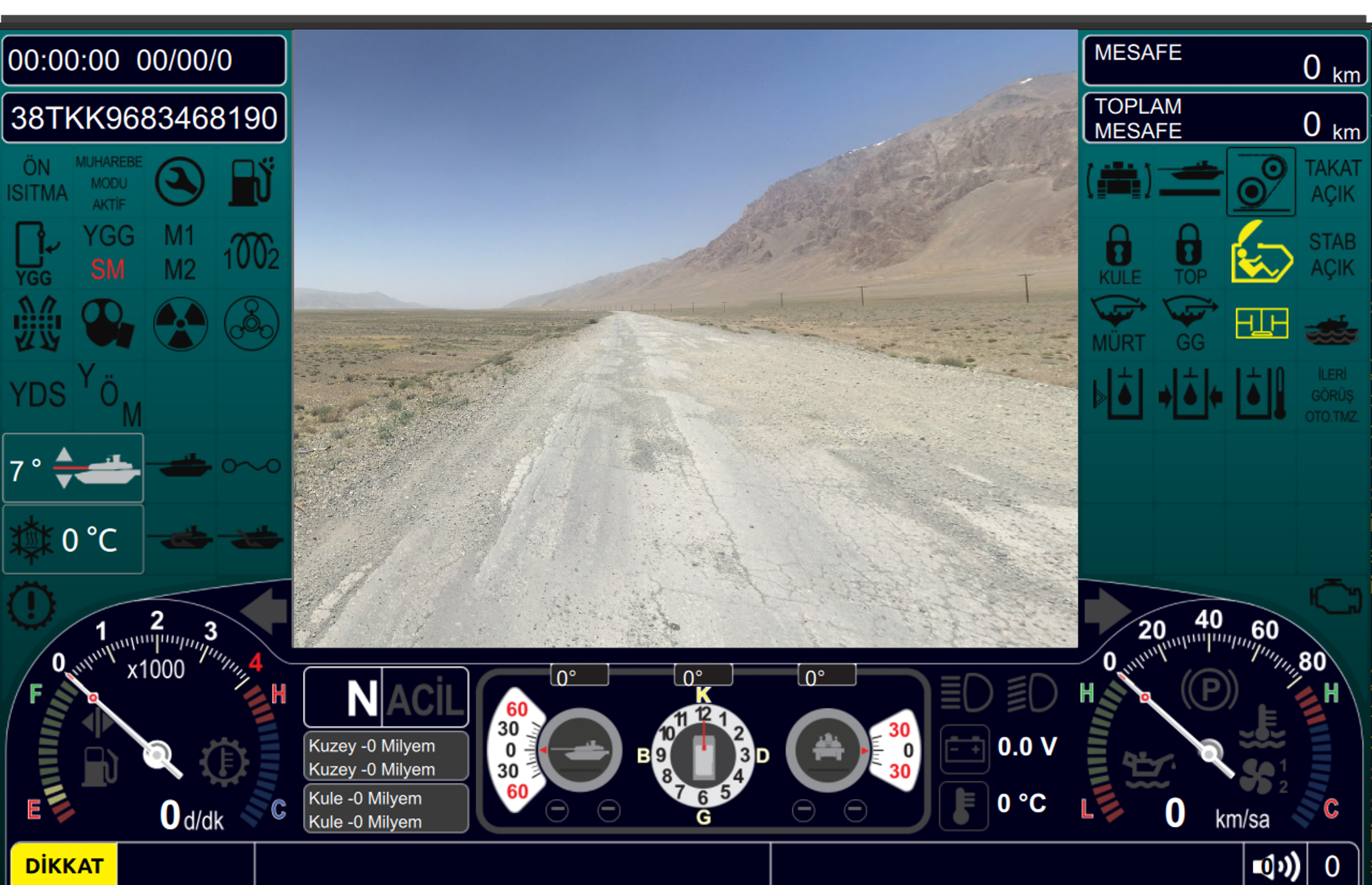

Çeşitli tip analog ve dijital video giriş ve çıkışları ile AGP, farklı tipte kamera, video kaynakları ve harici ekranlar için kesintisiz bağlantı sağlar. AGP, çeşitli kamera kaynaklarından alınan videoları görüntüler, kaydeder ve oynatır. AGP, Grafik Kullanıcı Arayüzünde video üzerinde yüksek kaliteli grafik arayüz katmanı sağlayabilmektedir.

Ayrıca, çeşitli iletişim portları ve bütünleşmiş yönetilebilir Gigabit Ethernet Anahtarı ile AGP, özel iletişim kanallarına sahip bağımsız alt sistemler için bir veri dağıtım ve veri tünelleme ağ geçidi olarak işlev görebilir. AGP, gerekli BSP’ler ve Adlink’in Cyclone DDS (Veri Dağıtım Hizmeti) ile birlikte açık kaynaklı Gömülü Linux ile sunulmaktadır. AGP farklı işletim sistemlerini ve ara katman yazılım altyapılarını destekleyebilir.

Faydaları

  • Platformun elektronik birimlerinin sayısının azaltılması
  • Kolay Entegrasyon ve dağıtım
  • Kayıt ve tekrar oynatma için tanılama verileri
  • Önleyici bakım
  • Yedekli Ring Ethernet Topolojisi

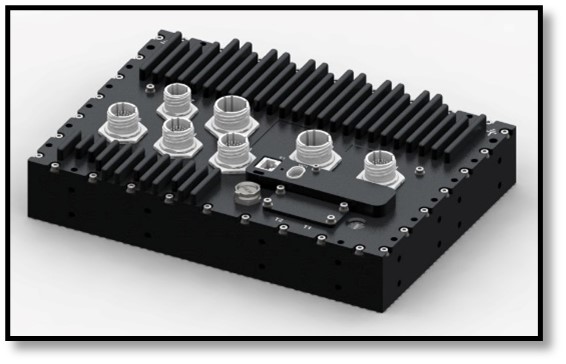

  • Farklı Konektör Yönelim (Arka, Üst veya Alt) Seçenekleri
  • Farklı Ekran Boyutları (4,8″ ila 24″),
    En Boy Oranı (473, 16/10, 16/9, 16/3, …), Parlaklık (1.500 nite kadar) ve Çözünürlük (VGA, XGA, WUXGA, HD, …) Seçenekleri
  • Farklı CPU (i.MX8X, Intel i7, …) Seçenekleri
  • FPGA Tabanlı Video Arayüzü ve İşlenmesi

Uygulama Alanları

İnsanlı / İnsansız Aviyonik ve Askeri platformlar için

  • Akıllı Görev Ekran Paneli
  • Yer İstasyonu
  • Platform Yönetim Panoları
  • Yangın Kontrol Sistemleri
  • Komuta ve Kontrol Sistemleri
  • Özel iletişim kanalları için veri toplayıcı ve veri dağıtıcı
  • Özel Gerçek Zamanlı Görevleri Kontrol Etme ve İzleme
  • Vetronics (Araç Elektroniği)
  • Bilgi ve Eğlence Sistemi

TEMEL ÖZELLİKLER

  • Özelleştirilebilir modüler yapı
  • Askeri lastik tekerlekli ve paletli araçlar için kalifiye
  • FPGA ile görüntü ve video işleme
  • Gerçek zamanlı veri işleme
  • Sorunsuz CPU yükseltmesi: ARM veya Intel Tabanlı Gömülü CPU’lar veya Intel Core i7 veya Xeon gibi isteğe bağlı COM Express tabanlı yüksek performanslı CPU’lar
  • Varsayılan olarak dağıtılan aygıt sürücüleriyle gömülü Linux işletim sistemi (Windows işletim sistemi isteğe bağlı sunulmaktadır. Nucleus, QNX, VxWorks ve LynxOS destekleri üzerinde çalışılmaktadır.)
  • Özel konektör arayüz kartı tasarlayarak müşteri ihtiyaçlarına göre yapılandırılabilir konnektörler ve pin çıkışları
  • Birden fazla kamera kaynağından eşzamanlı video kaydı
  • Ring Ethernet topoloji destekli entegre 100/1000 Mbit Ethernet anahtarı
  • İzole güç girişi
  • Askeri konnektörlere sahip kompakt, sağlamlaştırılmış ve IP-67 sınıfı muhafaza
  • Fansız soğutmalı
  • LCD için güneş ışığında okunabilirlik ve özel parlaklık seviyeleri seçenekleri
  • Varsayılan olarak entegre endüstriyel sınıf GPS alıcısı, isteğe bağlı olarak müşteriye özel GPS alıcı modülü entegrasyonu
  • MIMO destekli entegre 2G/3G/LTE modül eklentisi
  • Kablosuz Ethernet seçeneği
  • Piyasada mevcut maksimum kapasiteye kadar dahili µSD Kart ve mPCIe SSD
  • Dahili üç eksenli eğimölçer ve ivmeölçer seçeneği
  • Dahili taktik sınıfı MEMS IMU seçeneği
  • Ethernet üzerinden araç interkom sistemi desteği ile ses girişi ve çıkışı
  • Kapasitif veya rezistif dokunmatik panel seçeneği
  • Analog CVBS ve HD-SDI video girişleri ve çıkışları
  • DVI giriș ve çıkıș seçeneği
  • VGA giriş ve çıkış seçeneği
  • USB Type-C üzerinden HDMI veya Display Port
  • İzole RS232 / RS422 / RS485
  • Ethernet, CAN, USB, LIN veri arayüzleri
  • µSD Kart ve SIM kart yuvası
  • USB3.0 ve Ethernet konektörleri
  • Entegre buzzer
İşlemci Özellikleri


İşlemci NXP i.MX8QuadXPlus

  • 4x Cortex-A35 cores @ 1.2 GHz
  • 1x Cortex-M4F @ 266 MHz
  • 1x Tensilica® Hi-Fi 4 DSP
RAM 2GB
Hafıza 16 GB eMMC
Haberleşme Arayüzleri


CAN2.0B 3 adet izoleli bağlantı noktası
USB 2.0 3 adet
USB2.0 + USB 3.0 Batarya şarjı, veri aktarımı ya da hata ayıklama konsolu için ön panelde 1 adet konektör
USB2.0 + USB 3.0 + ALT Mode Arka panelde 2 adet konektör (Harici ekranlar için Video Alternate Mod)
RS232/ RS422 2 izoleli port (Yazılımla konfigüre edilebilir)
LIN 1 izoleli port
10/100/1000 Ethernet Arka panelde 6 port Redundant Ring destekli Ethernet (Ön panelde 1 port RJ45 konektör)
Video Arayüzleri


CVBS (PAL / NTSC / RS170) 4 eş zamanlı kanal ile 8 kanal CVBS (İsteğe bağlı 8 eşzamanlı kanal)
HD-SDI Giriş 1 bağlantı noktası
HD-SDI Çıkış 1 bağlantı noktası (HD-SDI Giriş Kanalı)
USB Type-C Alt Mod 2 bağlantı noktası (harici ekran için 1920 x 1200p çözünürlüğüne kadar destekler)
FPGA Video ve gerçek zamanlı veri işleme (isteğe bağlı)
Ekran Özellikleri


Boyut 10.1”
Çözünürlük 1920 x 1200
Parlaklık 500 nits (Işık seviyesi sensörüyle otomatik parlaklık ayarı)
Dokunmatik 5 telli rezistif (İsteğe bağlı çoklu dokunmatik rezistif veya projektif kapasitif ekran)
FPGA Video ve Gerçek Zamanlı Veri İşleme (isteğe bağlı)
Parlama Önleyici Evet
Yansıma Önleyici Evet
Gün Işığında Okunabilirlik Gerekli parlaklık için özelleştirme (isteğe bağlı)
Buzzer ve Tuş Takımı
Ses


Intercom Ethernet üzerinden
Mikrofon 2 kanal
Hoparlör 2 kanal
Bağlantı / Navigasyon


Kablosuz IEEE 802.11 ac/b/g/n (isteğe bağlı)
Hücresel 2G, 3G, LTE, GSM, GPRS, EDGE, UMTS (WCDMA), HSDPA, HSUPA, HSPA+, DC-HSPA+, MIMO destekli
GPS GPS, GLONASS
Tümleşik Eğimölçer -180° / +180°  < ±0.2° doğruluk
Tümleşik İvmeölçer ±1,7g aralık 50Hz bant genişliği <±2mg doğrusal olmama
Giriş-Çıkış Arayüzleri


Tanımlayıcı Adres Girişleri 3 pin adres + 1 pin Eşlik (Ground bağlantısı ile)
Analog / Dijital / Güç İsteğe bağlı
